現今變頻器市場占有份額當中，國產品牌和國外品牌設備可謂是平分秋色，各有千秋。在高壓、大功率應用領域，國外諸如西門子、ABB、施耐德等變頻器占有很大的比重。當然對于形形色色的中小企業，在考慮到價格、售后服務等客觀因素后，它們多會選擇國產各品牌變頻器。
　　因?yàn)樵O(shè)計理念以及所用元器件質量等諸多現實原因的共同影響下，結果導致國內外變頻器內部線路存在較大的差異。為了能簡要說明該現象，上海威詣通用電器李總以中外變頻器主電路當中的整流橋回路為引子，同大家一起了解一下。
　　首先因充電電阻的存在，其工作過程中會散發大量的熱能，不利于自身和周?chē)渌骷姆€(wěn)定工作；
　　再者電磁式接觸器/繼電器的觸點在經過一段時間的使用后，尤其是在頻繁的通/斷電運行后，其觸點必然會受到電弧燒蝕，輕者出現觸點氧化接觸電阻增大的現象；重者因觸點燒毀無法正常閉合發生故障。
　　最后由于充電電阻和電磁式接觸器/繼電器的體積較大，無形之中使得變頻器外觀和重量隨之變大。
　　國外ABB、富士、西威等主流品牌變頻器，普遍使用的整流電路。該型線路去除了圖一當中的充電電阻、電磁式接觸器/繼電器，取而代之的是由三只可控硅和三只整流二極管構成的三相半控整流橋電路。變頻器通電后，在初始充電狀態下該線路采用后級移相脈沖信號發生電路（多為MCU/DSP發出）逐步增大晶閘管導通程度，使得線路直流回路濾波電容兩端電壓由小到大逐步變化，直至完成充電過程（此時晶閘管采用強制觸發模式，晶閘管完全可以等效為普通的整流二極管）。
　　通過西威變頻器維修的李總分析，國外變頻器的主回路整流電路用件較少，安全性、可靠性、穩定性方面有較大的優勢；在同等電源，同功率的情況下國外變頻器較之國內變頻器體積和重量均有明顯的縮小和減輕。

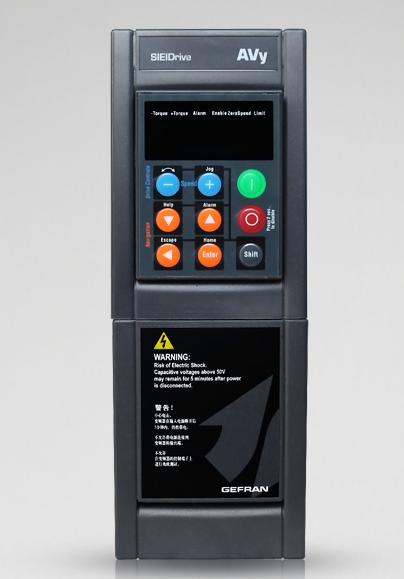

　　西威變頻器采用了專門設計的觸發電路等成分，該類型電路的生產、維修成本相應會有所增加，再者此類型電路對于元件質量要求也是相對較高的！
